MongoDB 의 데이터 파일 구조를 살펴봅니다.
DB 라 하면 역시 “Disk I/O 를 어떻게 줄일 것인가?” 에 대한 고민을 하게 됩니다. 그런데 그 파일들에 대해 알아보려 해본적이 없다는게 생각이 나서 이번 기회에 알아보고 갑니다.

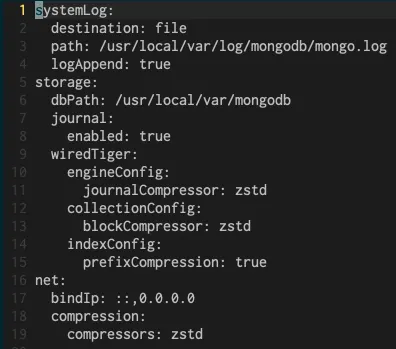

설정을 살펴보면 storage.dbPath 가 나타내는 곳이 데이터 파일이 저장된 path 입니다.
컴퓨터마다, 설정마다 다르기 때문에 직접 mongo conf 파일에서 확인하는게 좋겠습니다.
저는 대체적으로 default 를 사용하지만(로컬) 실제 서버에서는 회사 규칙에 맞게 설정이 되어 있을테고, 학습 목적으로 설정을 고치다 보니 제가 함부로 path 를 올리면 도움이 안될것 같습니다.

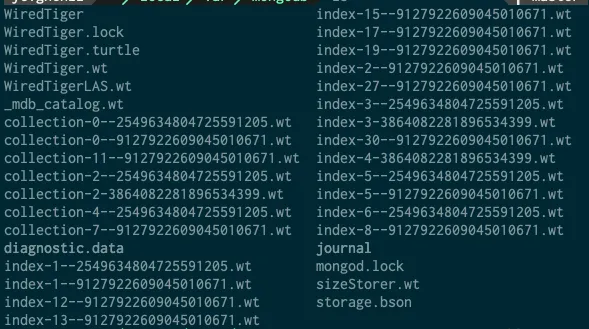

들어가서 보면 이렇게 파일들이 존재합니다.
sizeStorer.wt
collection 전체 document 건수와 각 컬렉션의 데이터 파일 크기를 저장
db.idolz.count()
SQL
의 경우 실제 쿼리를 실행하는것이 아니라 sizeStorer.wt 파일에 저장된 정보를 반환 합니다.
이건 무조건 전체 document 의 갯수를 보여주니 정확한 정보를 원한다면 query 를 사용해 실행하는 편이 좋겠네요

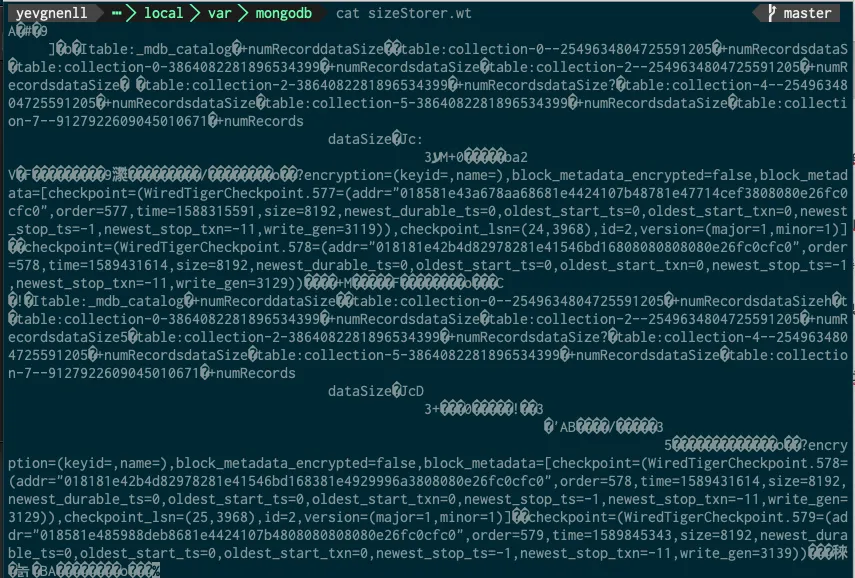

cat sizeStorer.wt
SQL
명령어로 어떤 데이터가 있는지 확인하면
이러한 데이터가 있습니다. 뭔 말인지 알아보기 어렵지만 눈에 힘을 주고 읽어보면 뭔가 보이는게 있네요
WiredTiger.lock
데이터 파일들에 대해서 다른 인스턴스가 동시에 사용하지 못하도록 잠금역할을 합니다.
wired tiger 엔진이 정상적으로 shutdown 되었는지 판단할 때 참조된다.
이 파일이 남아 있다면, 정상적으로 종료된 것이 아닙니다.
의외로 별거 없네

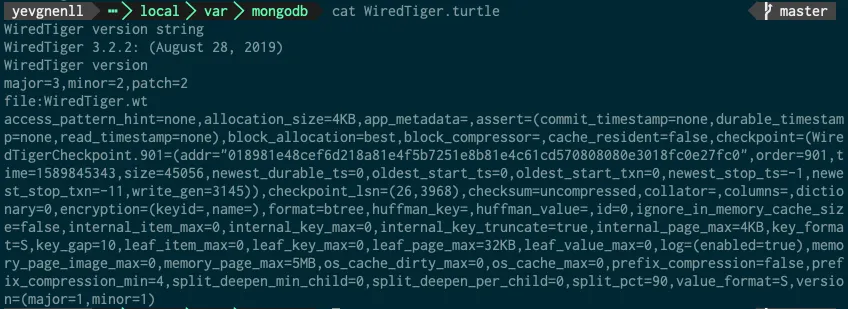

WiredTiger.turtle
storage engine 의 설정 내용을 담고 있습니다.
엔진의 옵션을 어떻게 설정했는지 확인이 가능합니다.
변경한 옵션이 제대로 반영되었는지 확인이 가능합니다.
중요한 파일중에 하나이니 백업 범위에 들어가야하고 변경이나 삭제가 되지 않도록 해야합니다.
db.serverStatus 로도 확인이 가능함.
mdbcatalog.wt
storage engine collection 과 index 목록
인덱스나 컬렉션이 사용하는 데이터 파일의 목록
위와 같은 meta data 를 관리한다.
WiredTigerLAS.wt
이게 제일 신기함.
engine 의 cache 에서 재활용 할 수 있는 공간이 부족하면 eviction 서버는 필요한 만큼의 여유공간을 만들어야 한다.
제거 범위에 들어온 캐시 데이터 페이지들이 dirty page 상태여서 disk 기록이 필요하다면 임시로 사용한다.
캐시 용도로 사용 되는 파일
LAS: Look Aside Table
임시로 기록된 dirty page 는 나중에 원래 데이터 파일로 기록되거나 다시 캐시로 읽어야 한다.
이런 특성 때문에 이름이 위와 같이 정해졌다.
아직 캐시를 넘어갈 상황을 경험해보지 못했지만(회사에서 운영할 땐 서버를 상당히 넉넉하게 주다보니..) 진짜 여기에 어떠한 정보가 캐싱되는지 확인해보고 싶긴 합니다.
캐시를 모두 사용해 어쩔 수 없는 상황에서만 사용되지 않을까 싶네
diagnostic.data (directory)
내부 정보를 1초에 한번씩 모아서 별도의 파일로 기록한다.
운영체제 상태정보
/proc/stats/proc/meminfo/sys/block/*/stat
server status
replSetGetStatus
local.oplog.rs.stats 컬렉션의 collStas
buildinfo
getCmdLineOpts
hostinfo
진단 데이터는 초 단위로 상세히 수집된다.

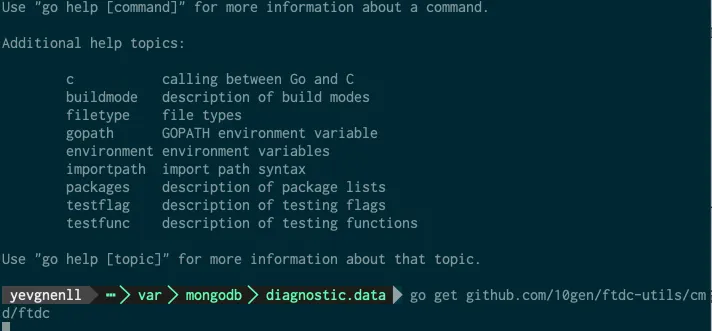

FTDC https://github.com/10gen/ftdc-utils 로 확인이 가능하다
FTDC 명령어로도 확인이 가능하다.
사실 이런게 있는줄도 몰랐다. 회사에서 TPS 테스트 할때 열어봐야겠다.
그냥 cat 명령어나 vim 으로는 확인할 수 없으니 FTDC 로 한번 깔끔하게 볼 필요는 있을것 같다.
MongoDB 가 시작할 때 option 을 줄 수도 있지만, 실행 중인 상태라도 옵션 설정이 가능하다.
db.runCommand({setParameter: 1, diagnosticDataCollectionEnabled: true}) db.runCommand({setParameter: 1, diagnosticDataCollectionDirectorySizeMB: 100}) db.runCommand({setParameter: 1, diagnosticDataCollectionFileSizeMB: 100}) db.runCommand({setParameter: 1, diagnosticDataCollectionPeriodMillis: 1000})
JSON
내일 QA 서버에 적용해 봐야겠다.

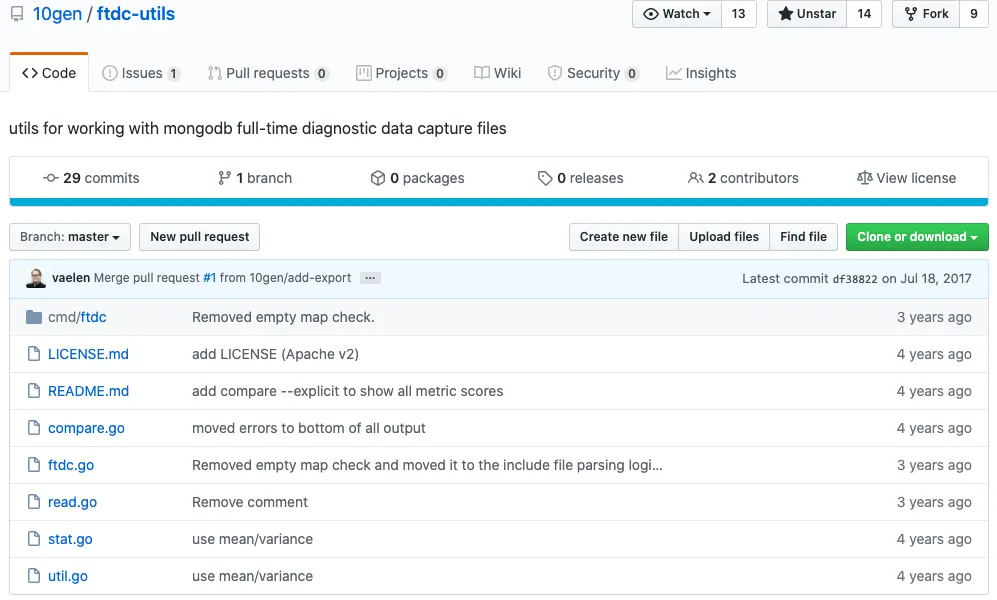

그런데 github 들어가 보면
지금 2020년 6월 11일 인데 3, 4 years ago 라는건… 내가 사용하는 MongoDB 4.2.2 대응이 될까..?
